Bundesaufsichtsamt für Flugsicherung
Bekanntmachung
nach § 18a Absatz 1a Satz 1 des Luftverkehrsgesetzes
Hiermit gibt das Bundesaufsichtsamt für Flugsicherung die Anmeldung der Flugsicherungseinrichtung Bremen ILS/DME 09 und den Bereich um diese, in dem Störungen durch Bauwerke erwartet werden („Anlagenschutzbereiche“), bekannt.
Nachfolgend werden die Daten zu der Flugsicherungseinrichtung, den Standortinformationen, den Ausnahmebereichen und der Parametrisierung des Anlagenschutzbereichs dargestellt.
Anlageninformationen
| Flugsicherungsanlage: | Bremen ILS/DME 09 |
| Komponente: | IBRE-DME |
| Anlagentyp: | DME (Richtantennen) |
Verwaltungsinformationen
| CNS-Betreiber: | DFS |
| Art: | zivil |
| Status: | in Betrieb |
Standortinformationen
| Geographische Länge (WGS84): | 08° 46′ 45,4122″ E |
| Geographische Breite (WGS84): | 53° 02′ 42,2557″ N |
| Antennenhöhe über Grund [m]: | 6,05 |
| Basishöhe ü. NHN [m]: | 4,07 |
Technische Parameter
| Senderichtung [°]: | 267,83 |
| Distanz zur Schwelle [m]: | 317,33 |
| Distanz zur Mittellinie Landebahn [m]: | 178,00 |
Parametrisierung des gerichteten Anlagenschutzbereichs
| b [m]: | 20,00 |
| a [m]: | 317,33 |
| r [m]: | 6317,33 |
| h [m]: | 70,00 |
| L [m]: | 1500,00 |
| D [m]: | 600,00 |
| H [m]: | 20,00 |
| Phi [°]: | 40,00 |

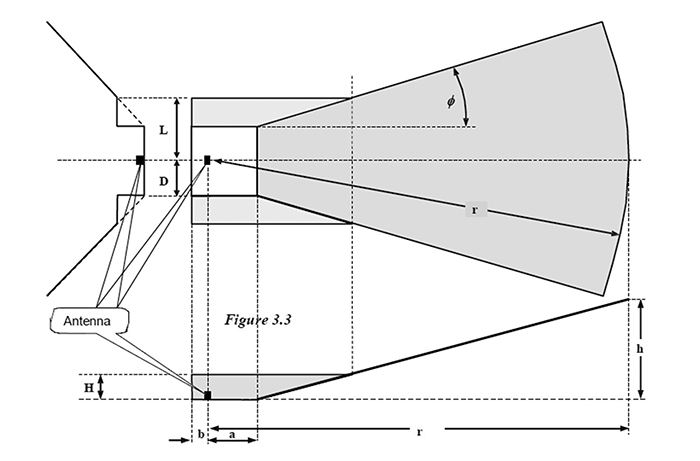

Schematische Darstellung eines gerichteten Anlagenschutzbereichs

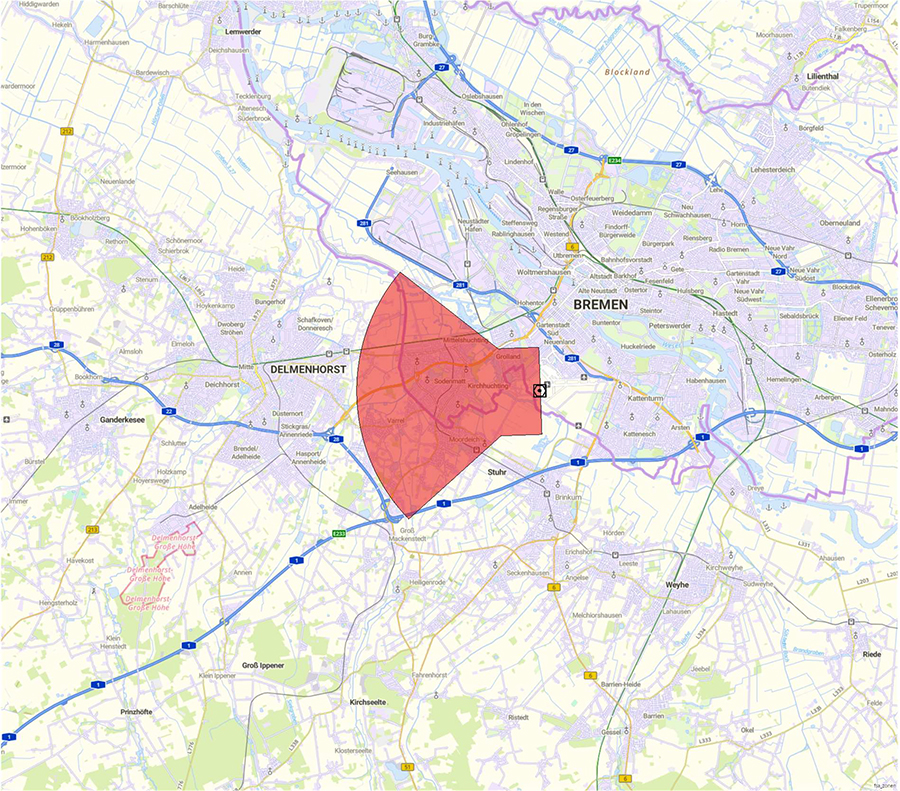

Kartendarstellung der Lage der Flugsicherungseinrichtung und des Anlagenschutzbereichs
Bundesaufsichtsamt für Flugsicherung
Im Auftrag
Andreas Wiese
